В сеть наблюдается круговое искрение — это свидетельство того, что ламели якоря прогорели, и требуется срочная его замена. Как сделать ремонт инструмента своими руками вы узнаете из нашего пошагового мастер-класса на примере УШМ Makita 9069.

Заменить якорь в угловой шлифовальной машине достаточно просто. Не обязательно отдавать инструмент в мастерскую, это можно сделать самостоятельно.

Для работы нам потребуется:

• плоская отвёртка;
• шестигранные ключи;
• новый якорь для УШМ Makita 9069;
• ветошь для протирки диска от пыли и смазки.

Приступаем к ремонту

Плоской отвёрткой выкручиваем крышку щёточного узла, снимаем шайбу щёточного узла, чтобы снять крышку инструмента (крышки находятся с двух сторон УШМ) и извлекаем щётки.

Выкручиваем 4 винта крепления редуктора к корпусу.

Извлекаем редуктор вместе с якорем и пылезащитным кольцом. Корпус и кольцо откладываем в сторону — с ними работы не производятся.

Шестигранным Г-образным ключом выкручиваем 4 болта крышки редуктора и извлекаем её.

Малая шестерня на якоре фиксируется стопорным кольцом (колечко чёрного цвета). Съёмником снимаем стопорное кольцо.

Осторожно снимаем прокладку.

Выкручиваем передний и задний болты фиксации якоря.

Извлекаем якорь с подшипником и малой шестерней.

Снимаем шестерню и подшипник.

Снимаем диск фиксации якоря и протираем его от пыли и смазки ветошью.

Берём новый якорь и устанавливаем на него диск фиксации.

Ставим и осаживаем подшипник.

Устанавливаем малую шестерню и фиксируем стопорным кольцом.

Вставляем якорь в корпус редуктора.

Совмещаем отверстия в редукторе и на диске фиксации якоря и закручиваем передний и задний болты фиксации якоря.

Ставим на место прокладку и устанавливаем крышку редуктора.

Закручиваем болты крышки редуктора.

Протираем ветошью пыль с корпуса УШМ.

Устанавливаем пылезащитное кольцо.

Вставляем редуктор с якорем в корпус УШМ.

Фиксируем редуктор 4-мя винтами.

Устанавливаем щетки и фиксируем их крышками.

Якорь поменян, инструмент готов к работе.

Якорь болгарки больше всех узлов подвергается температурным, механическим и электромагнитным нагрузкам. Поэтому он является частой причиной отказа работы инструмента, и как следствие, часто нуждается в ремонте. Как проверить якорь на работоспособность и починить элемент своими руками - в нашей статье.

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

1. Обрыв токопроводников.

Межвитковое замыкание.

2. Пробой изоляции на массу - это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
3. Распайка коллекторных выводов.
4. Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

• визуально;
• мультиметром;
• лампочкой;
• специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Из-за нарушения этих контактов ламели выгорают.

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Как проверить с помощью мультиметра

Видео: как проходит проверка

Если у вас нет тестера, воспользуйтесь лампочкой с напряжением 12 вольт мощностью до 40 Вт.

Как проверить ротор болгарки с помощью лампочки

• Возьмите два провода и соедините их с лампой.
• На минусовом проводе сделайте разрыв.
• Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
• Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Видео: ИКЗ в работе

Диагностика прибором проверки якорей (дросселем)

Прибором проверки якорей определяют наличие межвиткового замыкания обмотки. Дроссель представляет собой трансформатор, у которого есть только первичная обмотка и вырезан магнитный зазор в сердечнике.

Когда мы кладём ротор в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор и положите на якорь металлическую пластину, например, металлическую линейку или ножовочное полотно. Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы она лежала на разных витках. Если замыкания нет, то пластина будет свободно перемещаться по ротору.

Видео: Как сделать дроссель своими руками и проверить якорь

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Такой коллектор можно восстановить методом пайки.

• Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
• После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
• Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.
• Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку. Слегка проточите коллектор для очистки пластин.
• Место под пластиной нужно расширить бормашиной осторожно, чтобы не снять большой слой изолятора.
• Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз. Очищенные провода уложите в паз и облудите.
• Сделайте заготовку ламели из меди. Она должна плотно входить в паз и быть выше существующих ламелей, чтобы легче паять.
• Облудите заготовку так, чтобы было много припоя. Она плотнее будет сидеть в пазу. Уложите заготовку в паз и приложите к ней паяльник. Держите его, пока припой не расплавится.
• Лишнее сточите напильником, отшлифуйте и отполируйте.

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Как сказал Шекспир: «Ничто не вечно под Луной». Бытовая техника, увы, не исключение. Случается, что даже самый надёжный механизм выходит из строя. И надо быть готовым встретить этот факт без паники, с твёрдой уверенностью, что безвыходных ситуаций не бывает. Как устроена болгарка, какие могут быть неисправности, как проверить якорь электродвигателя, определить причину поломки и устранить неполадки? Знание устройства основных узлов электроинструмента позволит мастеру своими руками провести диагностику и ремонт угловой шлифовальной машины.

Особенности работы асинхронного двигателя болгарки

Практически во всех электроприборах, использующихся в быту, применяется асинхронный электрический двигатель. Важным преимуществом этого типа мотора является то, что при изменении нагрузки на него, частота оборотов не меняется. Это означает, что если, к примеру, долго и без остановки резать камень бытовой болгаркой, никаких внешних признаков перегрузки двигателя заметно не будет. Скорость вращения диска будет постоянная, звук однотонным. Изменится только температура, но этого можно и не заметить, если руки одеты в перчатки.

Коллектор асинхронного двигателя чувствителен к перегреву

При невнимательном отношении, преимущество может превратиться в недостаток. Асинхронные двигатели очень чувствительны к перегреву, значительное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора. Вначале мотор будет работать с перебоями, а потом - когда произойдёт межвитковое короткое замыкание - двигатель остановится совсем. Стоит несколько раз сильно перегреть двигатель болгарки и, наиболее вероятно, что якорь оплавится. Кроме того, от высокой температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электрического тока.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить - это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

1. Провести общий осмотр инструмента.
2. Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
3. При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

Индикатором проверяют целостность электрической цепи

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

1. Обязательно отключить прибор от сети перед разборкой .
2. Снять со шпинделя рабочий диск и защитный кожух.
3. Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
4. Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
5. Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук. На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах. Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра. Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны. Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи - в этой катушке неисправность.

Мультиметром в режиме измерения сопротивления проверяют целостность катушек

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт. Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости. Если накал меняется - это верный признак межвиткового короткого замыкания.

Если же лампочка не горит, то это может говорить о следующем:

1. Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
2. Произошёл разрыв питающего контура.
3. Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Схема устройства якоря болгарки

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь - пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Мастер должен иметь навыки в работе с паяльником и приборами для диагностики электрических цепей. Если вы неуверены в своих силах, лучше отнести двигатель для ремонта в мастерскую или самостоятельно заменить весь якорь.

Для самостоятельной перемотки якоря понадобится:

• провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
• диэлектрическая бумага для изоляции обмотки от сердечника;
• лак для заливки катушек;
• паяльник с оловянно-свинцовым припоем и канифолью.

Процесс перемотки состоит из следующих шагов:

1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант - применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями - недопустима.
2. Отвёртки, гаечные ключи.
3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

Видео: замена подшипников на болгарке

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

1. На вал якоря устанавливается диск фиксации.
2. Методом напрессовки устанавливается подшипник.
3. Насаживается малая шестерня и фиксируется стопорным кольцом.
4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
5. Закручиваются болты крепления редуктора.
6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

Видео: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. Содержание и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов. Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

В своей предыдущей статье я рассказывал об одной из методик НЛП, а именно о якорях и их установке для самого себя. В этой статье я хотел бы продолжить эту интересную и несомненно, очень полезную тему и рассказать об установке якоря другим людям, этот процесс в НЛП называется якорением. Еще раз напомню, что такое якорь и как это работает: якорь – это любой внешний стимул, раздражитель, то, что предшествует условному рефлексу, например это визуальный образ, слуховой, обонятельный или кинестетический, все что оказывает влияние на наши органы чувств. Якорь вызывает реакцию человека, эта реакция является определенным внутренним состоянием человека, например внешний стимул вызывает у человека чувство страха, или же просто привлекает его внимание, например звонок в колокольчик или стук молотка о стол, как это происходит в суде, обращает на его производящего внимание аудитории. Якоря можно устанавливать и контролировать тем самым свое внутреннее состояние, то есть вызывая необходимый вам ресурс, чувство удовлетворение, концентрацию внимания, различные эмоциональные состояния, такие как обиду, злость, чувство радости и так далее и тому подобное.

Но якоря как вы сами понимаете можно устанавливать не только себе, но и другим людям, и обращаться с их помощью к чужим ресурсам, вызывая к примеру у человека чувство стыда, жалости или доверия к вам. Если использовать этот прием исключительно в собственных целях, добиваясь поставленного результата отвечающего исключительно вашим интересам, то это можно назвать манипуляцией поведением других людей, о чем я вам сейчас и расскажу более подробно. Отчасти установка якоря напоминает гипноз, в какой-то степени им и являясь, только в менее откровенной форме, все-таки не настолько вы зомбируете человека, чтобы он выполнял беспрекословно все ваши желания. Хотя те люди, которые прекрасно научились устанавливать якоря и обладают сильным внушением, способны вводить людей в гипнотическое состояние, я много раз был свидетелем таких сеансов, очень надо сказать впечатляющих. Но про гипноз я расскажу вам как-нибудь в другой раз, пока же вернемся к установке якорей, тоже весьма увлекательному процессу, способному влиять на людей, как с положительной, так и с отрицательной стороны.

Прежде всего необходимо выделить ту группу людей, на которых проще всего поставить якорь – это люди с развитым правым полушарием мозга. Такие люди думают не структуированно, они больше полагаются на органы чувств и ощущения, действуя интуитивно, не анализируя и не переосмысливая поступаемую к ним информацию. Но это вовсе не означает что эти люди не склонны думать, и потому далеко не на всех можно установить якорь, то есть с некоторыми людьми это сложнее проделать. Решив поставить человеку якорь, необходимо выяснить какой из органов восприятия для него является основным, установка якоря через этот орган, будет наиболее действенным. То есть вам надо определить какой тип человека перед вами: визуал – лучше воспринимает информацию с помощью зрения, аудиал – лучшим способом воспринимать информацию для них является слуховой канал, кинестетик – человек который преимущественно чувствует, нежели видит, слышит или думает, или такой тип людей как дискреты – то есть люди воспринимающие информацию по большей части с помощью логического мышления, осмысления поступаемой к ним информации, с помощью цифр, фактов, различных знаков и логических доводов.

Конечно не обязательно только аналогичный их каналу восприятия якорь будет работать, установка других якорей тоже даст результат, но то, что этим людям ближе, сработает лучше всего. Хотя кинестетический способ установки якоря считается наиболее действенным, все-таки ощущения закладывают в память информацию лучше всего, в большинстве случаев. Теперь собственно о процессе установки якоря, который сводится к созданию для человека определенной обстановки, в которой он чувствует себя максимально комфортно. Якорение может происходить любым образом, вы можете вести непринужденную беседу о прошлом человека, возвращаясь в которое он переживает положительные эмоции, носящие умиротворяющий характер. То есть вам любым образом необходимо создать для другого человека самую что не на есть благоприятную обстановку, в которой он чувствует себя максимально комфортно, спокойно, непринужденно.

Музыка, запахи, визуальное окружение, ваши слова, поведение и конечно же прикосновения, в том числе и со стороны того человека, у которого вы ставите якорь. То есть все гениально просто, определенные действия с вашей стороны, закладывают в память человеку эту благоприятную обстановку, вы можете коснуться определенным образом руки человека, сказать приятные слова, попросить например сделать что-то непринужденное, чтобы это осталось в памяти как сопутствующее ситуации действие. Впоследствии при воспроизведении некоторых моментов из этой ситуации, вызовут у человека воспоминания о ней, о вас и приведут его в то состояние, в каком человек находился, когда у него устанавливали якорь. То есть если вы хотели запомниться как положительная личность, то связанные с ситуацией которую вы создали ассоциации, напомнят человеку о вас, и естественно это будет приятное воспоминание.

Касательно установки якоря посредством воспоминания, о котором я упомянул, то здесь смысл сводится в вызове у человека определенных эмоций с помощью воспоминаний, как это происходит во время гипноза, и связывание этой ситуации с собой. То есть вы просите вспомнить человека приятные моменты его жизни, а когда он находится на пике эмоциональных переживаний, производите какое-нибудь действие, например прикосновение и произносите приятные слова, то есть, те позитивные воспоминания, в которых находится человек, допускают и ваши присутствие, тем самым можно например добиться доверия к себе со стороны этого человека и многого другого. Подобным образом можно установить и якорь вызывающий чувство страха, связывая определенные действия с негативным для человека чувством, простой пример замах на человека рукой, которое может вызвать у него чувство страха или другой ответной реакции, в случае если его часто били. Скажем если вы хотите поставить якорь у ребенка с целью чтобы он не лез в розетку, то должны любым удобным для вас способом вызвать в нем страх каждый раз, когда он приближается к розетке, например эмоционально объяснить ему как это страшно, чем больше эмоций, тем лучше, или просто вдарить ему по рукам.

Это информация для подсознания, которая выдает рефлекторную реакцию, человек боится не того что есть в данный момент, а того, что было когда-то, а существующая ситуация просто вызывает у него это чувство. Думаю смысл вам понятен, поскольку ситуаций в каждом конкретном случае может быть очень много, как я уже упоминал ранее в первой своей статье по якорям, тема это достаточно глубокая, но изучать ее интересно и полезно. Еще хочется вам рассказать про установку якоря посредством непрямого воздействия на человека, то есть создания о себе определенного мифа, в виде положительного или отрицательного образа, в зависимости от того, что вам нужно. Этим занимаются люди, которые создают положительный образ в глазах общественности, например для какой-нибудь поп звезды, или политического деятеля, то есть для человека искусственно создаются ассоциации с ним связанные. Например, политический деятель на фоне детей, семьи, на фоне рабочих с ним общающихся и тому подобные фокусы, создают впечатление у людей о таком человеке как о ком-то своем из их мира.

Таким образом, устанавливается якорь позитивного отношения одних людей к другим, без прямого воздействия, а косвенным образом.

Я вообще вам так скажу, вызов у человека определенных воспоминаний и создание тем самым у него определенного внутреннего состояния, уже устанавливает у него якорь на вас, как на человека положительного или отрицательного. Это будет так называемое первое впечатление, которое вы можете создать у человека с помощью разговора с ним на определенную тему. Вы можете сделать его, это впечатление, таким, каким пожелаете, если подойдете к этому вопросу со всей серьезностью, контролируя каждое свое слово. Если вы заставите человека вспомнить – самые ужасные моменты в его жизни, то он их неизбежно свяжет с вами. А если вы будете помогать ему вспоминать и думать о хорошем, то те приятные ощущения, которые он испытает, также будут связаны с вами. Вот почему некоторые грамотные продавцы стараются вызвать у человека как можно больше приятных ассоциаций во время общения, чтобы он не только купил у них нужный им товар или услугу, но и привязался к ним – к продавцам, к магазину, к компании. Вот это установка якоря, которая часто используется многими людьми.

Кстати, психологам такой прием использовать сложно, так как во время работы с людьми им часто приходится затрагивать крайне неприятные для человека моменты, что, конечно, не прибавляет популярности специалисту, но зато помогает людям справиться со своей проблемой. Поэтому, если психолог, с которым вы работаете, раздражает вас или вынуждает вас страдать, поднимая в вашей памяти крайне неприятные для вас пласты информации, то знайте – он работает, и можно со всей уверенностью заявить, что это хороший психолог.

Таким вот образом, друзья, устанавливаются якоря или как это еще называется, происходит якорение. Конечно далеко не все примеры, которые могут создать у вас полную картину о якорении мы рассмотрели, но как и касательно всего остального, к этому вопросу мы тоже будем возвращаться, рассматривая конкретные ситуации и различные способы управления поведением человека, психологию ведь изучаем в конце концов.

В последующих статьях мы обязательно затронем вопрос снятия якоря, способы распознать применяемую подобным образом манипуляцию в отношении вас, а также возможность ей противостоять. Главное, помните, что все необъяснимое, случайное, неожиданное, непонятное и необычное, происходит в жизни тех людей, которые многого не осознают из того, что с ними происходит. А там где нет осознания, работает внушение. В бессознательной жизни есть только один приятный момент – это приятная неожиданность, хотя неприятных неожиданностей, как правило, больше. А вот в жизни человека понимающего и осознающего, приятных моментов всегда больше, поскольку он сам их себе создает.

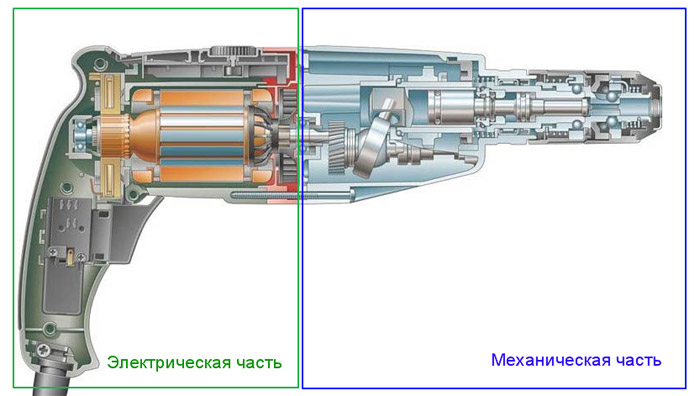

Якорь перфоратора – одна из ответственных деталей данной разновидности бытового электроинструмента. В отличие от замены щёток неисправность якоря (ротора) считается технически более сложной операцией, порядок выполнения которой определяется конструкцией якоря, а также сроком его эксплуатации. Напомним, что, при соблюдении всех условий работы, заявленных производителем, замена ротора производится в гарантийных мастерских и только фирменными запасными частями.

Конструкции якорей перфораторов разных типов

Якорь – вращающийся узел любого асинхронного двигателя. Учитывая, что при эксплуатации перфоратор испытывает значительное сопротивление разрушаемого с его помощью материала, нагрузки на ротор часто достигают экстремальных значений. Иногда они вызывают существенное уменьшение оборотов якоря, что приводит к немедленному выходу электродвигателя из строя.

Устойчивость якоря на перфораторе от сгорания определяется его конструкцией. Различают два типа якорей перфораторов:

1. С фазным ротором.
2. С короткозамкнутым ротором.

Короткозамкнутая обмотка якоря формируется стержнями, которые при сборке ротора укладываются в пазы его сердечника. При этом торцы стержней соединяются при помощи специального роторного кольца. Подвижные контакты в подобной конструкции отсутствуют, что положительно сказывается на долговечности узла.

Недостатком якоря такой конструкции является ограниченный пусковой момент, что относительно перфораторов требует ограничения по интенсивности применения в начальный момент времени после включения инструмента. Постоянно помнить об этом, естественно, невозможно, потому при невнимательном использовании перфоратора долговечность двигателя с короткозамкнутым ротором будет невысокой.

Проблема решается установкой на все перфораторы электродвигателей с короткозамкнутым ротором. Количество полюсов обмотки якоря в этом случае полностью соответствуют аналогичным параметрам для статора, а контакты каждой фазы выводятся во внешнюю цепь посредством углеграфитовых щёток. Замена щёток – сравнительно несложный процесс, который может (для техники, не находящейся на гарантийном обслуживании) производиться и самостоятельно. В остальных случаях стоит пользоваться услугами специалистов. Часто цена на такого рода услуги связана с необходимостью статической и динамической балансировки якоря на перфораторе, для чего используются специальная технология и оборудование.

Если хотите узнать про графитовые щётки и их замену, жмите на ссылку

Как проверить работоспособность якоря перфоратора?

Последовательность проведения подобного рода регламентных работ рассмотрена на примере перфораторов от торговой марки Makita, хотя принципиальных особенностей для аналогичного инструмента от иных производителей не существует.

Потребность в замене якоря может возникнуть тогда, когда перфоратор не даёт требуемого числа оборотов, резко замедляется вращение ротора, наблюдается характерное искрение и потрескивание.

Якорь электродвигателя состоит из следующих деталей:

• цилиндрического элемента, который образован плотно соединёнными штампованными пластинами из электротехнической стали с пониженным содержанием кремния, либо из низкоуглеродистой стали Армко марок ЭА или ЭАА;
• вала, на который насажен цилиндр;
• фазных катушек, обмотки которых сдвинуты относительно друг друга на угол в 120 0 ;
• контактных колец, укреплённых на валу, но электроизолированных и от него, и друг от друга.

Якорь на перфораторе находится в механическом контакте с шестернями редуктора перфоратора, поэтому для его окончательного отсоединения достаточно вывести узел из зацепления с червяком, который имеется на валу ротора.

Проверку начинают с внешнего осмотра коллекторных пластин: они не должны иметь следов нагара и царапин. В этом случае щётки двигателя считаются работоспособными и замене не подлежат.

Замедленное вращение якоря на перфораторе может быть вызвано загрязнением пылезащитной шайбы подшипника, в таком случае она снимается с корпуса и тщательно промывается техническим растворителем. Допустимые жидкости обычно перечисляются производителем в мануале на перфоратор. Очистить следует не только внешнюю, но и внутреннюю поверхность защитной шайбы.

Несмотря на то, что внешняя обмотка якоря также имеет противопылевую защиту, стоит осмотреть и состояние шнуров обмотки, причём для очистки их поверхности можно воспользоваться обычным пылесосом.

Целостность коллектора проверяется тестером. Согласно имеющейся электрической схеме инструмента производится проверка всех элементов электрической цепи перфоратора. При наличии короткого замыкания якорь нуждается в замене. Для длительно эксплуатируемого инструмента цена вопроса определяется моделью перфоратора: возможно, гарантийная мастерская не принимает к ремонту перфораторы определённой торговой марки, и запрос на требуемую модель якоря придётся отправлять на склады производителя.

Если нестабильная работа перфоратора была вызвана только загрязнением его подвижных частей, то после тщательной очистки сборка узла производится в обратной последовательности. При этом необходимо проследить, чтобы контакт зубчатого зацепления с червяком редуктора был полным, а пылезащитное кольцо полностью охватывало внешний корпус подшипника.

Ремонт или замена? Выбор за вами!

Опытному в вопросах электротехники домашнему мастеру вполне под силу произвести ремонт якоря на перфораторе своими руками. Начинают работы с определения неисправности. В случае обрыва или короткого замыкания витков обмотки якоря причина «молчания» перфоратора или медленного вращения его ротора (которое сопровождается интенсивным искрением по всему периметру) легко устанавливается тестером. Искрение, а также попытка якоря перфоратора вращаться в разные стороны, является следствием замыкания части витков в обмотке. Если же искрение носит характер единичной, но длинной искры – то причина в обрыве провода или плохом его контакте с самим коллектором.

При проверке стоит проверить также возможность пробоя на корпус якоря. При замерах значений фактического сопротивления полученные величины не должны быть меньше нескольких Ом.

При выработке подшипника перфоратора возможен существенный дисбаланс оси вращения якоря при работе перфоратора. Эта неисправность диагностируется после того, когда пробоя в витках обмотки не установлено. Для этого необходимо подключить перфоратор к реостату, и плавно повышать напряжение до номинального. Если в ходе диагностики тон работы электродвигателя изменяется, а вибрации якоря нарастают, то балансировка ротора необходима.

Поскольку перемотку якоря в домашних условиях произвести практически нереально, то рекомендуется прибегнуть к услугам специализированных мастерских. Цена перемотки якоря на перфоратор для большинства моделей (от Bosch, DeWalt, Makita и др.) зависит от мощности инструмента, и его исполнения (бытовой или профессиональный). Если мощность привода не превышает 1000 Вт, то услуга обойдётся в 1000…1200 руб., для привода мощностью до 1500 Вт – 1500…1600 руб., а для более мощных перфораторов – до 2500 руб. Комплексные услуги по ремонту (например, замена подшипника) могут обойтись и в 3500…4000 руб. При этом диагностика неисправностей в большинстве мастерских выполняется бесплатно.
